Le scellement chimique pour garde-corps : le choix qui engage votre sécurité
Vous êtes en train de fixer un garde-corps métallique sur une dalle béton, et vous vous demandez quelle résine va faire le job. Franchement, c'est la bonne question. Et c'est une question qui mérite mieux qu'une réponse du type « prends du chimique, ça tient ».
J'ai passé des années à voir des chantiers où le mauvais choix de résine a transformé une installation propre en catastrophe différée. Un garde-corps, ce n'est pas une étagère. C'est un élément de sécurité qui doit reprendre des efforts importants, notamment si quelqu'un s'appuie dessus ou qu'un enfant court à côté. Le jour où ça lâche, ce n'est pas un simple dégât matériel.
Alors, concrètement : le scellement chimique est presque toujours la solution recommandée pour fixer des platines de garde-corps sur du béton, de la pierre ou de la brique pleine. Les chevilles mécaniques type cheville à frapper ou à expansion ont leur place, mais elles ont tendance à fragiliser les bords de dalle et à vibrer avec le temps, surtout en extérieur où les variations de température et l'humidité travaillent le matériau.
Mais attention : « scellement chimique » est un terme générique. Il y a plusieurs familles de résines, et chacune a ses forces et ses faiblesses. Vous ne pouvez pas choisir au hasard.
Points clés à retenir
- Pour un garde-corps métallique, la résine vinylester sans styrène est le choix le plus polyvalent en extérieur.
- La résine époxy est excellente sur béton humide et pour des charges très lourdes, mais elle est plus sensible aux températures froides lors de la pose.
- Le polyester est à éviter pour un usage structurel extérieur : trop fragile à long terme.
- Le diamètre de la tige filetée et la profondeur de forage sont aussi importants que le choix de la résine elle-même.
- Un trou mal nettoyé réduit la tenue de votre scellement de manière drastique, même avec la meilleure résine du marché.
- Sur des supports creux comme la brique alvéolaire, le scellement chimique classique ne fonctionne tout simplement pas.
Les trois grandes familles de résines : laquelle pour quel usage ?
Quand j'ai commencé dans le métier, on m'a donné un conseil simple : « Prends ce qui est cher, ça marchera. » Faux. J'ai vu des résines haut de gamme échouer parce qu'elles n'étaient pas adaptées au support ou à la température du moment.
Il existe essentiellement trois types de résines que vous trouverez dans le commerce. Le choix dépend de votre support, de votre environnement et du type de charge.
La résine vinylester : le couteau suisse du scellement
C'est celle que j'utilise dans 80% des cas pour les garde-corps. Pourquoi ? Parce qu'elle offre un excellent compromis entre résistance mécanique, facilité d'application et tolérance aux conditions de pose difficiles.
Le vinylester est une résine qui polymérise rapidement, souvent en 5 à 10 minutes à température ambiante (20°C), ce qui permet une mise en charge rapide. Elle adhère bien sur le béton sec ou légèrement humide, et elle supporte les variations de température sans se dégrader.
Pour un garde-corps fixé sur un acrotère ou une dalle exposée aux intempéries, c'est un choix solide. Les fabricants comme Würth, Hilti ou Simpson Strong-Tie proposent des cartouches de vinylester spécialement conçues pour les applications structurelles. Le prix est raisonnable, généralement entre 15 et 25 euros la cartouche de 300 ml, ce qui permet de faire plusieurs scellements.
La résine époxy : la puissance, mais avec des contraintes
L'époxy est la résine la plus résistante mécaniquement. Si vous devez fixer un garde-corps très lourd ou soumis à des efforts importants (par exemple en bord de piscine avec des charges dynamiques fortes), c'est la reine.
Mais elle a un gros défaut : elle est très sensible à la température lors de la pose et à l'humidité du support. Sous 10°C, elle durcit lentement, parfois plusieurs heures. Et sur un béton humide, l'adhérence peut être compromise. Il faut aussi un temps de durcissement complet plus long avant de pouvoir exercer une charge réelle.
En pratique, je recommande l'époxy surtout en intérieur ou sur des supports parfaitement secs. Pour un garde-corps extérieur exposé aux éléments, le vinylester est plus indulgent.
La résine polyester : à éviter pour de la structure
Le polyester est la moins chère des trois. On la trouve souvent en grande surface de bricolage, dans des petits conditionnements. Elle semble séduisante pour un projet DIY.
Mais franchement, pour fixer un garde-corps, c'est un mauvais plan. Le polyester a une tenue à long terme médiocre face aux UV et à l'humidité. Il devient cassant avec le temps et perd de sa capacité à reprendre des charges. Sur un élément de sécurité, ces économies ne valent pas le risque.
Je l'utilise uniquement pour des fixations non structurelles, comme des supports de câbles ou des pattes de fixation légères, et jamais en extérieur.
| Type de résine | Résistance mécanique | Usage extérieur | Mise en charge rapide | Prix indicatif |
|---|---|---|---|---|
| Vinylester | Élevée | Excellent | Oui (5-10 min à 20°C) | 15-25 € / cartouche |
| Époxy | Très élevée | Bon, mais sensible à l'humidité | Lente sous 10°C | 20-35 € / cartouche |
| Polyester | Moyenne | Mauvais à long terme (UV, humidité) | Variable | 8-15 € / cartouche |
Et si votre support est creux ? Le cas des briques et parpaings
Un point que je vois régulièrement négligé : le scellement chimique classique ne fonctionne pas sur un support creux. Si vous injectez votre résine dans un trou foré dans une brique alvéolaire ou un parpaing creux, elle va s'écouler dans les alvéoles et ne formera pas un ancrage solide.
La solution s'appelle un manchon ou une gaine de scellement. C'est un filet en plastique ou en métal que vous insérez dans le trou avant d'injecter la résine. Le filet permet de retenir la résine et de créer une zone d'ancrage même dans un support creux.
Sur une brique alvéolaire standard, cette technique permet de fixer une platine de garde-corps avec une tenue correcte, à condition de respecter des distances de bord et des profondeurs adaptées. Mais honnêtement, si votre garde-corps doit reprendre des efforts importants, préférez un support béton plein ou faites passer une poutre métallique pour reporter les charges vers les points porteurs.
Diamètre de tige et profondeur de forage : les chiffres qui changent tout
Vous pouvez acheter la résine la plus chère du monde, si votre forage est trop petit ou trop peu profond, votre fixation tiendra comme un pansement sur une jambe de bois.
Pour un garde-corps métallique standard, je pars presque systématiquement sur une tige filetée de diamètre M12 (12 mm). Cette dimension offre un bon compromis entre résistance et facilité de mise en œuvre. Pour des garde-corps très lourds ou de grandes portées, on peut monter en M16, mais c'est rarement nécessaire pour un usage résidentiel.
La profondeur de forage recommandée pour un M12 est de 90 à 110 mm dans du béton. Cette profondeur permet à la résine de développer sa pleine capacité d'ancrage. Le diamètre du foret doit être légèrement supérieur à celui de la tige : pour un M12, on fore généralement en 14 mm. La tige doit dépasser du support de la hauteur nécessaire pour traverser la platine et recevoir l'écrou, environ 30 à 40 mm.
Voici un tableau récapitulatif des dimensions courantes que j'utilise :
- Tige M10 : foret 12 mm, profondeur 80 mm minimum, pour garde-corps légers ou points de fixation secondaires.
- Tige M12 : foret 14 mm, profondeur 90 à 110 mm, pour la majorité des garde-corps standard.
- Tige M16 : foret 18 mm, profondeur 120 à 140 mm, pour garde-corps lourds ou grandes portées.
Un détail que j'ai appris à force d'erreurs : la distance entre l'axe de la tige et le bord de la dalle ne doit jamais être inférieure à 2,5 fois le diamètre de la tige. Autrement dit, pour un M12, restez à plus de 30 mm du bord. Sur un acrotère étroit, cela peut vous obliger à décaler les points de fixation. C'est une contrainte, pas une option.
Pose : les étapes qui font la différence entre un travail propre et un travail bâclé
Je vais vous épargner le discours théorique et vous donner la méthode que j'applique sur tous mes chantiers. Elle n'a rien de révolutionnaire, mais chaque étape a sa raison d'être.
La préparation du trou, l'étape la plus sous-estimée
Le plus grand ennemi du scellement chimique, ce n'est pas le froid ni l'humidité. C'est la poussière. Un trou foré dans le béton est plein de fines particules qui empêchent la résine d'adhérer au support. Si vous injectez directement sans nettoyer, vous perdez potentiellement 50% de la capacité d'ancrage.
Je procède toujours de la même manière : après le forage, je brosse énergiquement le fond du trou avec une brosse métallique adaptée au diamètre, puis je souffle avec une soufflette manuelle ou un compresseur pour chasser les poussières. Je répète l'opération deux fois, parfois trois si le béton est poussiéreux. C'est pénible, c'est long, mais ça ne se voit pas sur le résultat final. En revanche, ça se voit le jour où quelqu'un s'appuie un peu trop fort sur le garde-corps.
L'injection : remplir du fond vers la surface
La cartouche de résine s'utilise avec un pistolet à mastic classique. Mais avant de commencer, il y a une étape cruciale : jeter la première dose de résine. Les premiers centimètres de produit contiennent souvent un mélange non homogène, car les deux composants ne se sont pas encore bien mélangés dans le mélangeur statique. Cette portion est inefficace et doit être écartée.
Ensuite, j'insère le mélangeur au fond du trou et j'injecte en remontant progressivement vers la surface. L'objectif est de remplir le trou à environ deux tiers, puis d'insérer la tige filetée avec un léger mouvement de rotation pour répartir la résine autour. La tige doit être propre, dégraissée et exempte de rouille. Un surplus de résine doit s'échapper autour de la tige, ce qui indique que le remplissage est complet.
Respecter les temps de durcissement, même quand on est pressé
C'est l'erreur que je vois le plus souvent sur les chantiers, et je l'ai moi-même commise au début. On monte le garde-corps, on serre les écrous, et on a envie de passer à la suite. Sauf que la résine n'a pas encore atteint sa résistance finale.
À 20°C, un vinylester standard atteint sa résistance de service en 24 heures maximum, mais les premiers 30 à 60 minutes sont critiques. La résine durcit en surface mais reste encore pâteuse en profondeur. Si vous exercez une charge trop tôt, vous allez « casser » le réseau polymère en formation et compromettre la tenue à long terme.
En dessous de 10°C, les temps de durcissement s'allongent considérablement, parfois de plusieurs heures. Inversement, au-dessus de 30°C, la résine durcit tellement vite que vous disposez de très peu de temps pour positionner la tige. Il faut donc adapter son rythme de travail à la température, et ne jamais suivre les indications du fabricant sans les ajuster aux conditions réelles.
Les erreurs que j'ai faites (et que je vois refaire) : leçon d'un chantier raté
Un jour, sur un chantier de terrasse en bord de mer, on m'a demandé de fixer un garde-corps en inox sur une dalle en béton banché. Le client était pressé, la météo était exécrable, et j'ai fait l'impasse sur le nettoyage des trous. J'ai brossé rapidement, soufflé une fois, et injecté. Résultat : trois semaines plus tard, l'entrepreneur m'a appelé parce qu'un des poteaux bougeait.
J'ai dû tout démonter, recouler les trous avec du mortier de réparation, attendre la prise, et refaire les fixations. Le coût total était trois fois supérieur à ce que j'aurais économisé en prenant mon temps. Depuis, j'ai une règle : le nettoyage des trous n'est jamais facultatif, quelle que soit la pression du chantier.
Une autre erreur classique : utiliser une résine inadaptée à l'exposition. Sur ce même chantier côtier, l'humidité saline était permanente. Si j'avais utilisé une époxy standard sur un béton légèrement humide, l'adhérence aurait été compromise. J'utilise désormais systématiquement des résines spécifiques pour environnements humides, et je vérifie la fiche technique du produit avant chaque intervention.

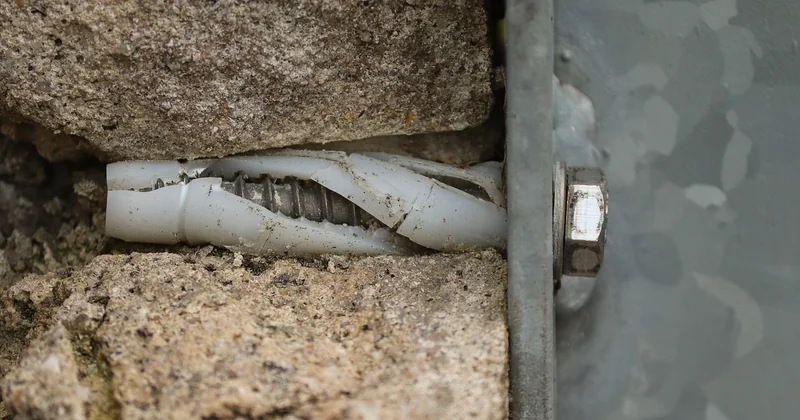

Faut-il vraiment du chimique, ou une cheville mécanique suffit-elle ?
Question légitime. Les chevilles mécaniques à expansion (type cheville à frapper ou à cône) ont l'avantage d'être simples et rapides à poser. Pas de résine, pas de temps de durcissement, pas de problème de température.
Mais sur un support béton, la cheville mécanique transmet les efforts par expansion mécanique dans le béton. Ce mode de fonctionnement crée des contraintes locales qui peuvent fragiliser le matériau, surtout sur des bords de dalle ou des acrotères de faible épaisseur. Avec le temps et les vibrations, les chevilles ont aussi tendance à se desserrer.
Le scellement chimique, lui, crée une liaison intime entre la tige et le béton. La répartition des efforts est plus homogène, la résistance à l'arrachement est généralement supérieure, et la tenue dans le temps est meilleure. Pour un garde-corps, qui est un dispositif de protection contre les chutes, je choisis toujours le chimique lorsqu'il s'agit d'un support massif.
La cheville mécanique conserve un intérêt pour des fixations provisoires, des supports légers, ou sur des supports où la résine ne peut pas adhérer correctement, comme un béton très gras ou huilé.
Cas pratiques : fixer sur un acrotère ou sur une dalle
Fixation sur acrotère : le bord de dalle, zone sensible
L'acrotère, c'est ce petit muret qui dépasse du toit-terrasse. C'est un endroit classique pour fixer un garde-corps. Mais c'est aussi une zone fragile : le béton y est souvent moins épais, parfois seulement 8 à 10 cm. Forer trop profondément peut percer l'acrotère de part en part, ce qui est inacceptable.
Sur un acrotère en béton de 10 cm d'épaisseur, je ne dépasse pas une profondeur de forage de 6 à 7 cm. Dans ce cas, une tige M10 est plus adaptée qu'une M12, car la profondeur d'ancrage disponible est réduite. Je vérifie toujours l'épaisseur réelle de l'acrotère avant de percer, en consultant les plans ou en carottant légèrement.
La distance au bord supérieur est également critique. La tige ne doit pas être trop proche de la surface supérieure de l'acrotère, sinon le béton risque de s'éclater sous l'effort. Je positionne la platine à au moins 5 cm du bord supérieur.
Fixation sur dalle béton : le cas le plus simple
Sur une dalle béton pleine de plus de 15 cm d'épaisseur, vous avez de la marge. Une profondeur de forage de 90 à 110 mm pour un M12 est parfaitement adaptée. La dalle offre une grande masse de béton pour répartir les efforts.
Le seul point d'attention est la présence éventuelle de canalisations ou de câbles électriques dans la dalle. Un détecteur de métaux et de conduites est indispensable avant de forer. Je ne compte plus les fois où ce simple contrôle a évité une catastrophe sur un chantier.
Ce qu'il faut acheter avec votre résine : la liste complète
Quand vous vous lancez, vous avez besoin de plus qu'une simple cartouche de résine. Voici la liste du matériel que je considère comme indispensable :
- Pistolet à mastic métallique robuste : les modèles bas de gamme fatiguent rapidement.
- Brosse métallique ronde adaptée au diamètre de votre forage (14 mm pour un M12).
- Soufflette manuelle ou compresseur pour le dépoussiérage du trou.
- Tiges filetées galvanisées ou en inox selon l'environnement (inox pour les zones humides ou côtières).
- Rondelles larges et écrous adaptés à la tige.
- Manchons de scellement si votre support est creux.
Le choix entre une tige zinguée et une tige inox n'est pas anodin. En intérieur, une tige zinguée suffit amplement. En extérieur, en particulier en bord de mer ou dans les zones où l'on sale les routes, l'inox A2 ou A4 est fortement recommandé. La corrosion de la tige peut compromettre l'ancrage à long terme, même si la résine elle-même reste intacte.
Quelles normes pour un garde-corps ? Ce qu'il faut savoir avant de percer
Vous ne trouverez pas ici un cours complet de réglementation, mais quelques repères utiles. La norme NF P01-012 définit les règles de sécurité relatives aux garde-corps, notamment les hauteurs minimales et les efforts qu'ils doivent pouvoir reprendre. Les efforts à prendre en compte sont horizontaux, car ils simulent une personne qui s'appuie ou qui tombe contre le garde-corps.
Concrètement, pour un garde-corps domestique, l'effort horizontal à reprendre est au minimum de 700 N par mètre linéaire, soit environ 70 kg. Pour les bâtiments recevant du public, cet effort est plus élevé. Vos points de fixation doivent être dimensionnés pour reprendre ces efforts en toute sécurité, avec un coefficient de sécurité.
Cela signifie qu'une tige M12 bien scellée sur 90 mm dans un béton correct offre une résistance largement suffisante pour un garde-corps standard. Mais cela suppose que votre béton soit sain et qu'il n'ait pas été endommagé par des fissures ou des infiltrations.
Si vous avez le moindre doute sur la qualité du béton ou sur la conformité de votre installation, n'hésitez pas à consulter un professionnel. Un garde-corps est un élément de sécurité ; son dimensionnement ne doit pas être approximatif.
Bon, je sais que cette réponse est longue. Mais quand on parle de sécurité, il n'y a pas de place pour les raccourcis. Le choix de la résine, c'est un peu comme le choix des fondations d'une maison : ça ne se voit pas, mais tout repose dessus. Et un jour, quelqu'un s'appuiera sur ce garde-corps en toute confiance, sans jamais savoir qu'un choix éclairé de votre part lui évite une chute. C'est ça, le travail bien fait.
